변압기 결선시의 고려 사항

안녕하세요 여러분, 민(Min) 입니다.

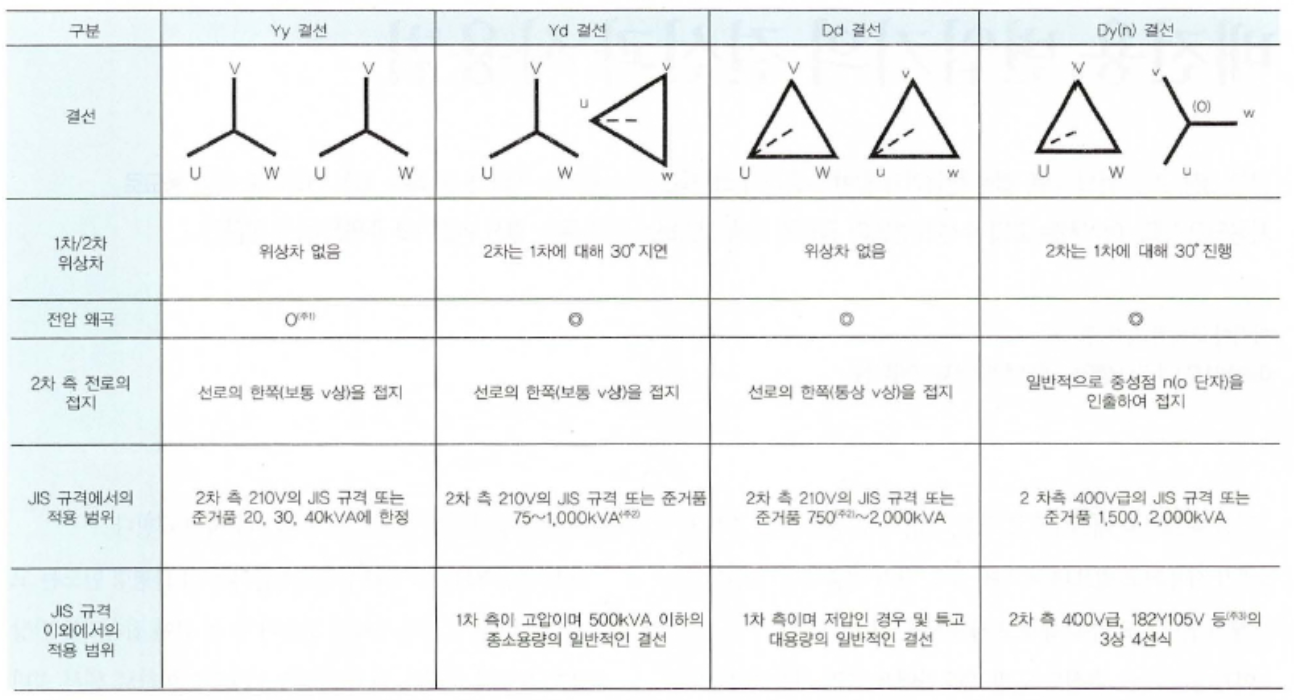

이번 포스팅에서는 변압기 결선 방식과 결선시 고려해야 하는 사항에 대한 이야기를 나눠보고자 합니다.



흔히 변전소 또는 발전소 내부에서 변압기를 선정 시 고려해야할 사항들이 있습니다.

변압기 선정 시 고려 사항

변압기는 전력계통에서 전압과 전류를 변환하는 역할을 하는 중요한 설비입니다. 변압기를 선정할 때에는 다양한 사항을 고려해야 하는데, 그 중 주요한 사항을 다음과 같이 정리해 보았습니다.





1. 여자전류의 3고조파 성분

변압기의 여자전류에는 3고조파 성분이 포함되어 있습니다. 3고조파 성분은 전압과 전류의 파형이 3배 빠르게 변하는 성분으로, 전력계통의 전압 왜곡을 유발합니다. 따라서 변압기를 선정할 때에는 여자전류의 3고조파 성분을 고려하여야 합니다. 3고조파 성분이 큰 변압기를 사용하면 전력계통의 전압 왜곡이 커져서 기기의 수명 단축, 고장 발생 등의 문제를 야기할 수 있습니다.



2. 중성점 접지 여부

변압기의 중성점은 접지하거나 비접지할 수 있습니다. 중성점을 접지하는 경우, 지락사고 발생 시 지락전류가 흐르게 되어 사고를 빨리 감지할 수 있습니다. 또한, 중성점을 접지하면 대지전위 상승을 줄일 수 있습니다. 반면에,중성점을 비접지하는 경우, 지락사고 발생 시 지락전류가 흐르지 않아 사고를 늦게 감지할 수 있습니다. 또한, 중성점을 비접지하면 대지전위 상승이 커질 수 있습니다.



3. 각변위

병렬 운전하는 변압기의 각변위는 일치해야 합니다. 각변위가 다르면 병렬 운전 시 부하 전류가 불균형해질 수 있습니다. 각변위는 변압기의 권선 구조에 따라 다르게 나타나므로, 병렬 운전을 고려하는 경우 변압기의 각변위를 확인해야 합니다.



4. 사용전압 및 전류

변압기를 선정할 때에는 사용전압과 전류를 고려해야 합니다. 변압기의 정격전압과 정격전류는 부하 용량에 따라 결정됩니다. 부하 용량을 초과하는 변압기를 사용하면 변압기가 과부하되어 고장날 수 있습니다. 또한, 부하 용량에 미달하는 변압기를 사용하면 변압기의 효율이 떨어집니다.



5. 변압기 이용률

변압기의 이용률은 부하 용량에 대한 변압기 용량의 비율로 나타냅니다. 이용률이 높을수록 변압기의 효율이 높아집니다. 변압기 이용률은 부하의 종류와 변압기 결선 방식에 따라 달라집니다. 예를 들어, 수전설비에 사용되는 변압기의 경우 단상 부하가 많이 사용되므로, 부하 불평형이 발생할 때의 이용률을 고려해야 합니다.



이상으로 변압기 선정 시 고려해야 할 주요 사항을 살펴보았습니다. 변압기를 선정할 때에는 이러한 사항을 고려하여 적합한 변압기를 선택해야 합니다.



그럼, 이만 포스팅을 마칩니다.
