안녕하세요 여러분, 이번 포스팅에서는 시스템 공칭 전압, 시스템 최대 전압, 디바이스 최대 전압을 소개하겠습니다.
전기 공학에는 전압과 관련된 세 가지 중요한 용어, 즉 시스템 공칭 전압, 시스템 최대 전압 및 장치 최대 전압이 있습니다.
시스템 공칭 전압은 전력 시스템이 작동하도록 설계된 전압입니다. 전기 장비의 크기와 정격을 계산하는 데 사용되는 전압입니다. 예를 들어, 미국 주거용 전력 시스템의 공칭 전압은 120/240V입니다. 이는 두 위상 사이의 전압이 240V이고 위상과 중성점 사이의 전압이 120V임을 의미합니다.
시스템 최대 전압은 전력 시스템이 견딜 수 있도록 설계된 최고 전압입니다. 일반적으로 공칭 전압보다 5~10% 더 높습니다. 시스템 최대 전압은 전기 장비를 손상으로부터 보호하는 데 도움이 되므로 안전상의 이유로 중요합니다.
장치 최대 전압은 전기 장비가 견딜 수 있도록 설계된 최고 전압입니다. 일반적으로 시스템 최대 전압과 동일하지만 경우에 따라 더 낮을 수도 있습니다. 장치의 최대 전압은 감전으로부터 사람을 보호하는 데 도움이 되므로 안전상의 이유로 중요합니다.
다음은 세 가지 용어를 요약한 표입니다.
용어 정의
시스템 공칭 전압: 전력 시스템이 작동하도록 설계된 전압
시스템 최대 전압: 전력 시스템이 견딜 수 있도록 설계된 최고 전압
장치 최대 전압: 전기 장비가 견딜 수 있도록 설계된 최고 전압
예를 들어 공칭 전압이 120/240V인 전력 시스템의 시스템 최대 전압은 약 132/264V입니다. 이 전력 시스템에서 작동하도록 설계된 전기 장비의 장치 최대 전압은 최소 132/264V입니다.
시스템 최대 전압이 항상 장치 최대 전압보다 낮은지 확인하는 것이 중요합니다. 이렇게 하면 전기 장비가 손상되지 않도록 보호하고 사람을 감전으로부터 보호할 수 있습니다.

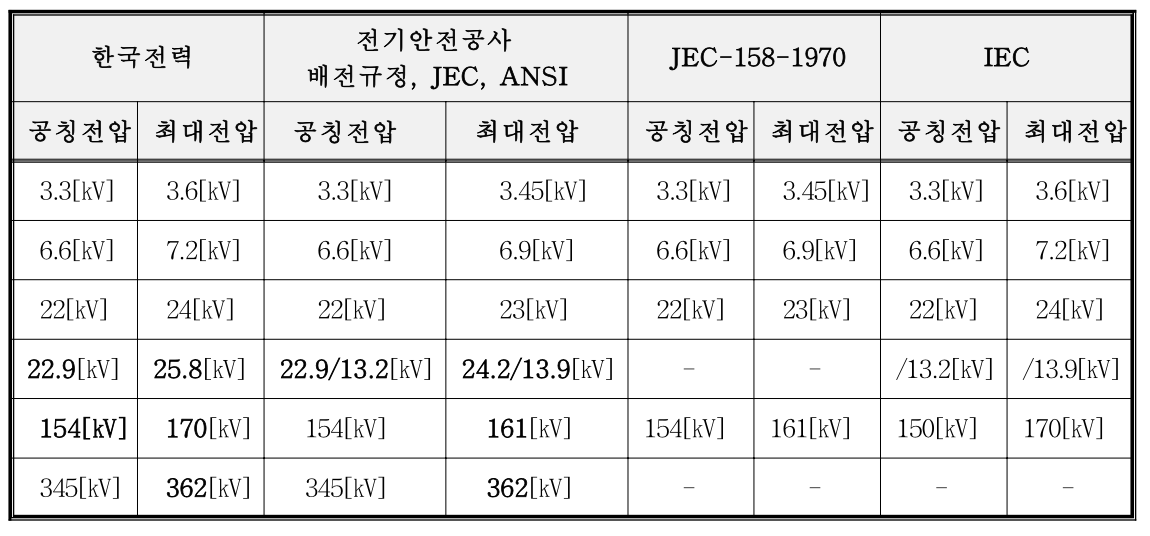

마지막으로 우리나라의 공칭전압과 최대전압을 규격별로 아래와 같이 공유드립니다.
이 정보가 귀하의 추가 연구에 도움이 되기를 바랍니다.
