지중 송전선로나 배전선로에서 케이블을 변전소, GIS, 개폐기 등에 연결하기 위해서는 종단접속(termination) 공법이 필요합니다. 종단접속은 전력 케이블을 외부 기기와 안정적으로 접속하고 절연을 확보하는 중요한 작업으로, 국내에서는 EBA, EBG, EBO 방식이 주로 사용됩니다. 이번 글에서는 각 방식의 구조와 특징을 이해하기 쉽게 정리해 보겠습니다.
1. EBA 방식 (Epoxy Bushing – Air Type)
구조도 개념
- 케이블 절연체 위에 에폭시 수지 부싱을 장착
- 외부 절연 매질은 공기(Air) 사용
- 케이블과 전기설비(GIS, 변압기 단자 등)를 직접 연결
특징
- 구조가 단순하고 유지보수가 용이
- 상대적으로 설치 비용이 저렴
- 그러나 절연 매질이 공기이므로, 대기 오염(습기, 먼지 등)에 따른 절연 성능 저하 가능
- 주로 실내 변전소 또는 환경조건이 양호한 장소에서 사용

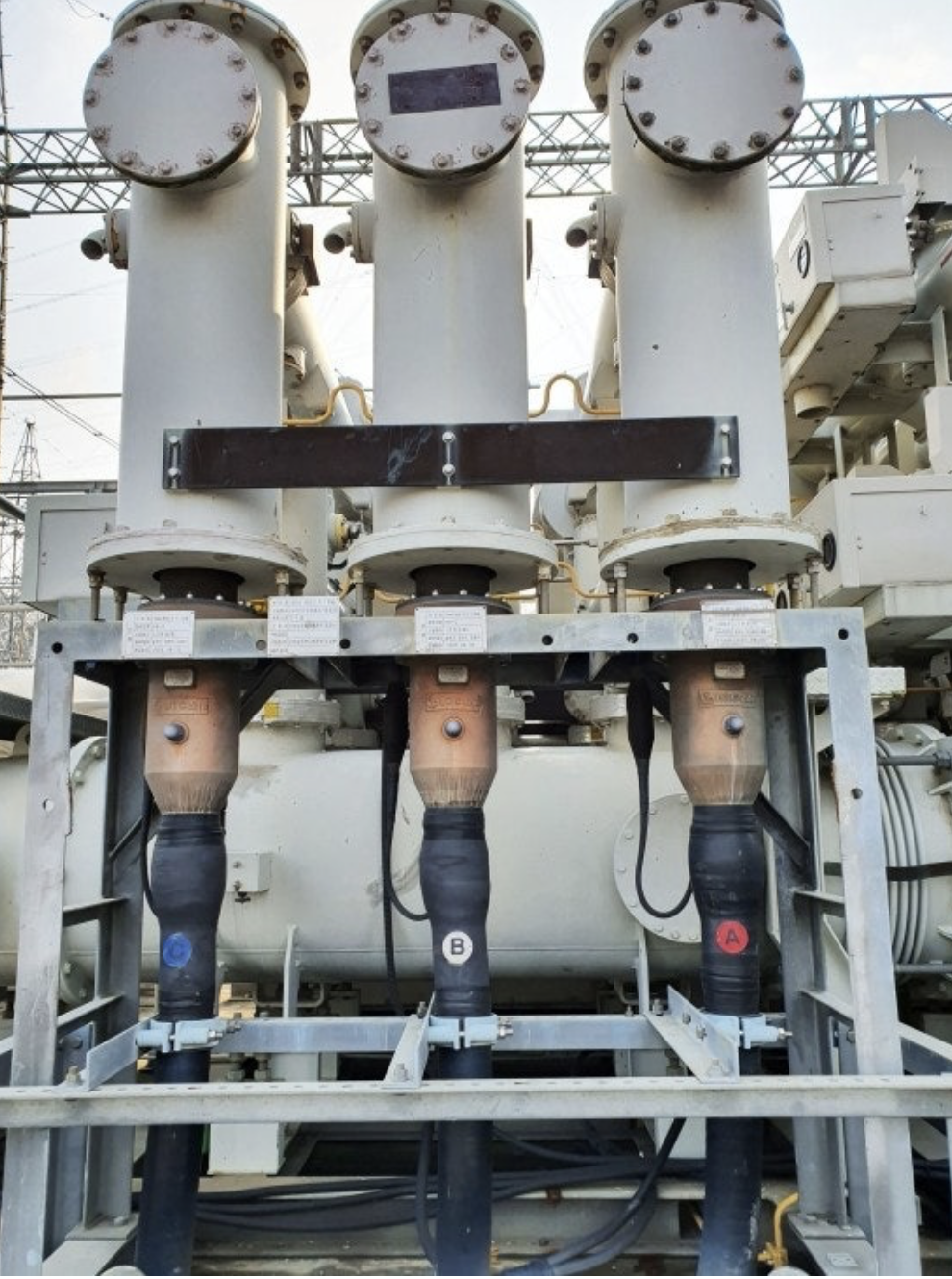

2. EBG 방식 (Epoxy Bushing – Gas Type)
구조도 개념
- 케이블 종단에 에폭시 부싱 설치
- 외부 절연 매질은 SF₆ 가스
- GIS(가스절연개폐기) 등과 직접 결합
특징
- 절연 성능이 매우 우수 (공기보다 절연내력이 높은 SF₆ 가스 활용)
- 공간 절약 가능 → 대용량·고전압 지중케이블 종단에서 선호
- 유지보수 시 가스 누설 관리 필요
- 주로 GIS 변전소, 대도시 밀집지역 지중케이블 접속에 사용

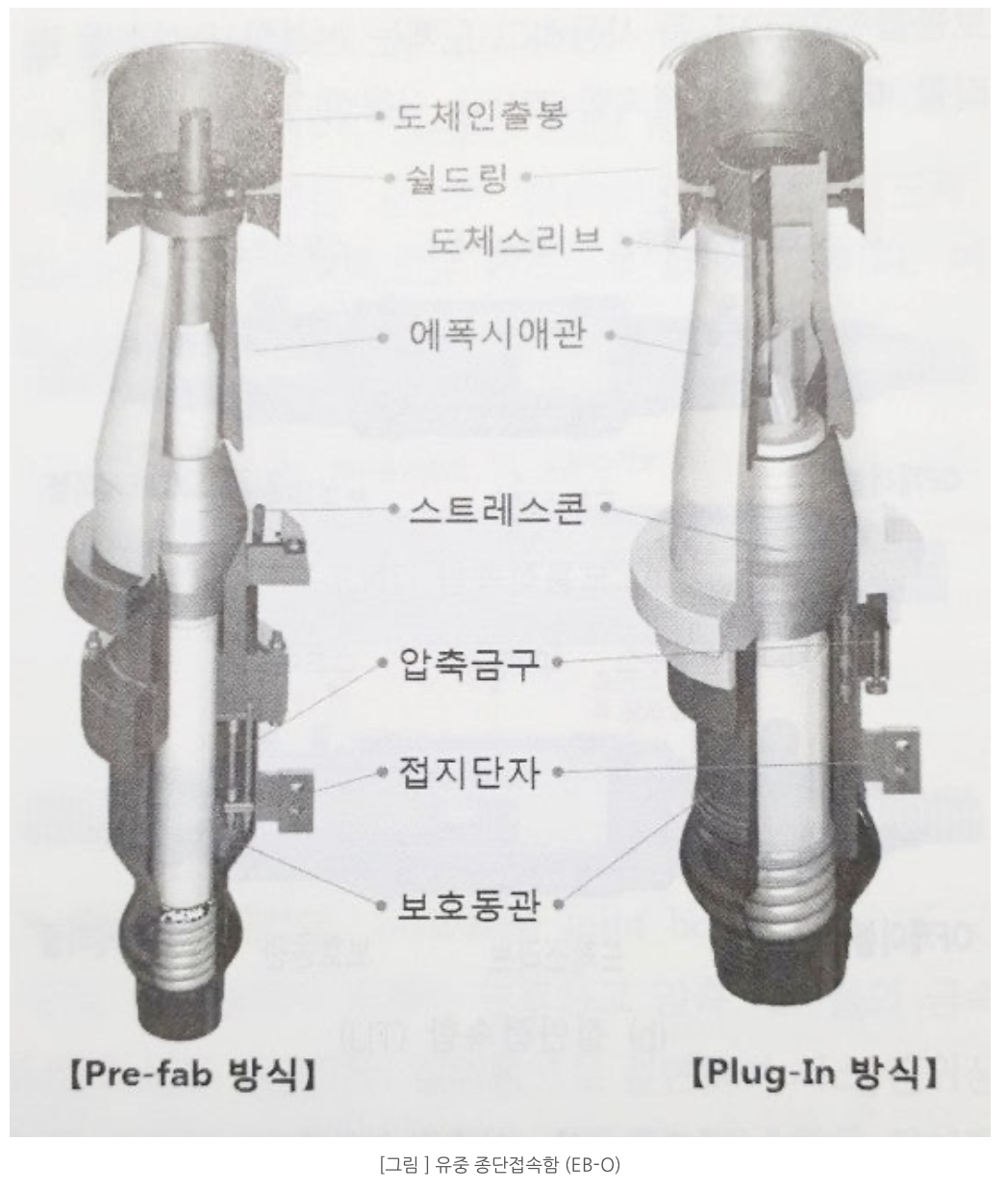

3. EBO 방식 (Epoxy Bushing – Oil Type)
구조도 개념
- 케이블 종단에 에폭시 부싱 설치
- 외부 절연 매질은 절연유(Insulating Oil)
- 케이블 접속부는 절연유가 채워진 부싱탱크 내부에 위치
특징
- 절연유는 냉각 및 절연 특성이 뛰어남
- 고전압, 장거리 송전 케이블에서 안정적인 절연 유지
- 그러나 유 누설 위험, 소화 및 방재 대책 필요
- 과거에는 광범위하게 사용되었으나, 최근에는 유지보수 및 환경 리스크로 인해 점차 EBG 방식으로 대체되는 추세
비교 정리
마무리
EBA, EBG, EBO 방식은 모두 “에폭시 부싱을 이용한 케이블 종단 접속”이라는 공통점을 가지지만, 절연 매질(공기, 가스, 유)에 따라 그 성능과 유지보수 방식, 적용 환경이 달라집니다. 최근에는 환경적 요인과 유지보수 효율성을 고려하여 EBG 방식이 많이 채택되고 있으며, EBA는 실내용, EBO는 일부 특수설비에서 여전히 활용되고 있습니다.
